下水道用レジンコンクリート管（外圧管） JSWAS K-11
下水道推進工法用レジンコンクリート管 JSWAS K-12
概 要
レジンコンクリート管は、鉄筋を配した型枠に、練り混ぜたレジンコンクリートを投入し、遠心力成形により製造します。素材となるレジンコンクリートは、高強度で耐食性、耐塩害性、耐摩耗性等に優れる特長を有しています。
この材料特性を最大限に発揮したレジンコンクリート管は、1998年に(公社)日本下水道協会規格「JSWAS K-11」(外圧管)、「JSWAS K-12」(推進管)が制定され、以降高耐久性の管材として持続可能な社会の構築に貢献しています。
種 類
レジンコンクリート管は、開削工法により埋設される外圧管と、非開削で推進工法により施工される推進管に大別されます。
外圧管

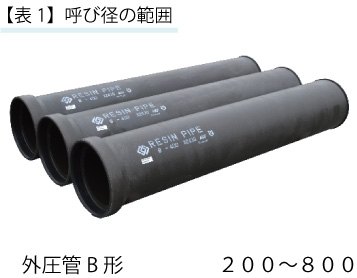

ヒューム管のＢ形に類似した継手構造で、呼び径の範囲は表1のとおりです。
推進管
推進管は外圧及び内水圧に対応し、表2のとおり種類は管厚によってRS、RM、RTに、水圧に対する継手性能によってRSJS、RSJA、RSJB、RJCに、水圧に対する管体性能によって5P、6P、7Pに区分されます。
注1. 管の有効長は、標準管及び1/2管の他、1/3管などにも対応可能です。
注2. RM形及びRT形の呼び径1000(㎜)以上は、中押管も対応可能です。
注3. 地震などの災害に強い「可とう性レジンコンクリート管（R-CSP）」も対応可能です。
特 長
腐食対策
硫酸に対して優れた耐久性を有しており、腐食環境条件Ⅰ種・Ⅱ種・Ⅲ種全てに対応可能です。
塩害対策
物質透過性が極めて低いため、塩化物イオンの侵入に対して高い抵抗性を有しています。温泉水や酸性土壌に対しても高い抵抗性があります。
耐摩耗対策
豪雨等に伴う流入土砂や集中的な排水による洗堀作用に対して、優れた抵抗性を有しています。
粗度係数
水理特性に優れ、粗度係数ｎ＝0.010で設計できるため、大きな流量を確保することができます。
長距離・急曲線推進対応（推進管）
推進管の軸方向耐荷力は、RM形はE70の1.1～1.2倍、RT形はＥ70の1.8倍程度と高強度であるため、長距離推進に適しています。また、JSWAS K-12-2016では、急曲線推進可能な1/3管の規定が追加されています。
内水圧対応（推進管）
雨水貯留管やサイホン管等、内外圧が同時に作用する箇所に利用できます。JSWAS K-12-2016により全管種・全呼び径に内水圧規定（表2 管体性能）が追加されており、浸水対策事業での採用が増加しています。
耐震性
外圧管と推進管（RSJA、RSJB、RJC）は、レベルⅡ地震動に対応する継手性能を有しています。
経済性（推進管）
RS形は、1サイズ小さなヒューム管用の推進機が使用できるため、経済性に優れています。
RM形は、実内径が大きく水理特性に優れるため、流量比較を行った場合、1サイズ大きな呼び径のヒューム管以上の流量を確保することができます（推進機口径ダウンによる施工費の低減が可能）。
経 済 性
上記の特長により推進機や管の１サイズダウンが可能になれば、工事費が削減され、将来の維持管理を考慮すれば更に経済的になります。管材にレジンコンクリート管 RS形φ300と鉄筋コンクリート管 E50φ300を使用した場合の推進工事費の比較例を表4に示します。
【積算条件】
管路延長：100m×2スパン 立坑深：6m
工法：泥土圧推進工法 土質：礫・玉石混じり土C
